تحلیل جریان قالب و خدمات قالبگیری تزریقی با گواهینامه ISO 9001 با پایگاه داده بیش از 2000 ماده و زمان تحویل 2 تا 5 روزه
| محل منبع | Xiamen، چین |
|---|---|
| نام تجاری | KDET |
| گواهی | ISO 9001:2015, IATF 16949 |
| شماره مدل | KD-MF-SM012 |
| مقدار حداقل تعداد سفارش | 500 عدد |
| قیمت | Based on complexity and volume |
| جزئیات بسته بندی | کیسه های پلی اتیلن سفارشی + کارتن صادراتی + پالت |
| زمان تحویل | قالب 15-30 روزه؛ تولید 7-15 روز |
| شرایط پرداخت | T/T ، L/C ، PayPal |
| قابلیت ارائه | 5000000 قطعه در سال |
جزئیات محصول
| نرم افزار تجزیه و تحلیل | Autodesk Moldflow Adviser & Insight | انواع آنالیز | پر کردن، بسته بندی، خنک کردن، پیچ و تاب کردن، جهت گیری فیبر، 2-شات |
|---|---|---|---|
| چرخش | 2-5 روز کاری | پایگاه داده مواد | 2000+ نمرات تجاری |
| قابل تحویل | گزارش تحلیل جامع همراه با توصیه ها | گواهی | ISO 9001:2015 |
| برجسته کردن | تحلیل جریان قالب با گواهینامه ISO 9001,خدمات قالبگیری تزریقی با پایگاه داده بیش از 2000 ماده,شبیهسازی قالبگیری با زمان تحویل 2 تا 5 روزه |
||
توضیحات محصول
KDET ارائه می دهد حرفه ایخدمات تجزیه و تحلیل جریان قالب و شبیه سازی جریان قالببا استفاده از نرم افزار پیشرو صنعت Autodesk Moldflow، تیم مهندسی ما پر کردن جامع را انجام می دهد،بسته بندی، خنک سازی و تجزیه و تحلیل warpage برای بهینه سازی موقعیت دروازه، طراحی رانر، طرح مدار خنک کننده و پارامترهای پردازش.خدمات تجزیه و تحلیل جریان قالب ما به مشتریان کمک کرده است تا تکرار های پر هزینه آزمایش و خطا را از بین ببرند، کاهش زمان توسعه قالب با 20-30٪ و از بین بردن نقص های رایج از جمله خطوط جوش، تله های هوا، نشانه های سینک، و warpage بیش از حد.
قدرت شرکت:18 سال از سال 2007 به عنوان متخصص در قالب تزریق. گواهینامه ایزو 9001: 2015 و IATF 16949. 40 تا 50 متخصص ماهر. 80 تا 90 درصد صادرات به بیش از 30 کشور.000،000+ قطعه ظرفیت سالانه. کامل در خانه ابزار، قالب، QC، و لجستیک جهانی از شیامین، چین.
راه حل های محصول
KDET راه حل های تجزیه و تحلیل جریان قالب در سطح جهانی را ارائه می دهد که برای پاسخگویی به الزامات سخت گیرانه تولید کنندگان OEM جهانی طراحی شده است. با 18 سال تجربه در صنعت، ISO 9001:گواهینامه های 2015 و IATF 16949، و یک تاسیسات تولیدی کاملا یکپارچه، ما راه حل های جامع از مشاوره مهندسی اولیه از طریق ابزار، تولید، تضمین کیفیت و لجستیک بین المللی را ارائه می دهیم.روش مدیریت پروژه های ساختار یافته ما تضمین می کند که مراحل شفاف، ارتباطات روشن و تأیید کیفیت مستند در هر مرحله.
ویژگی های کلیدی- تجزیه و تحلیل پر کردن کامل:ما تمام فرآیند پر کردن قالب را شبیه سازی می کنیم از جمله پیشرفت جلو ذوب، توزیع فشار، تجزیه و تحلیل نرخ برش، و پروفایل های دمایی برای شناسایی گلوله های کوتاه احتمالی، تردد،و پر کردن نامتعادل قبل از شروع تولید قالب.
- بهینه سازی موقعیت دروازه:تجزیه و تحلیل محاسباتی از سناریوهای موقعیت چندین دروازه، موقعیت مطلوب دروازه را شناسایی می کند که فشار تزریق را به حداقل می رساند، خطوط جوش را در مناطق بحرانی حذف می کند،و اطمینان از پر کردن حفره متعادل برای پیکربندی چند حفره.
- پيش بيني و جبران خسارتتجزیه و تحلیل صفحه منحنی ما پیش بینی انحراف بعد از قالب گیری به دلیل انقباض دیفرانسیل، اثرات جهت گیری، و تغییرات سرعت خنک کننده.ما ارائه داده های جبران معکوس warpage است که می تواند به طراحی قالب برای قطعات شکل شبکه اعمال شود.
- بهینه سازی مدار خنک کننده:تجزیه و تحلیل خنک کننده گذرا، طرح کانال خنک کننده، قطر و سرعت جریان را برای دستیابی به دمای سطح قالب یکسانی در عرض ±3 °C ارزیابی می کند.خنک سازی بهینه شده زمان چرخه را 15-25% کاهش می دهد در حالی که ثبات ابعاد قطعات را بهبود می بخشد.
- پایگاه داده مواد خاص:ما یک پایگاه داده گسترده ای از مواد با ویژگی های رئولوژیکی، حرارتی و مکانیکی برای بیش از 2000 نوع پلاستیک تجاری،اطمینان از دقت شبیه سازی که با رفتار قالب گیری دنیای واقعی مطابقت دارد.
- گزارش تحليلي مفصل:هر مطالعه جریان قالب شامل یک گزارش جامع با انیمیشن های زمان پر کردن، فشار و گرما توزیع نمودار، خط جوش و محل گیرنده هوا، برآورد نیروی clamping،و توصیه های خاص برای طراحی قالب و پارامترهای پردازش.
| پارامتر | مشخصات |
|---|---|
| نرم افزار تحلیل | Autodesk Moldflow Advisor & Insight ( آخرین نسخه) |
| انواع تحلیل | پر کردن، بسته بندی، خنک کردن، منحنی کردن، جهت گیری فیبر، ورودی بیش از حد، دنباله ای 2 شات |
| پایگاه داده مواد | 2،000+ درجه تجاری مشخص شده از جمله تمام تامین کنندگان اصلی |
| انواع شبکه | دامنه دوگانه، تترابیدری سه بعدی، وسط هواپیما (برای قطعات دیواری نازک) |
| تحولات معمول | ۲ تا ۵ روز کاری برای پر کردن کامل + خنک کردن + گزارش صفحه |
| محصولات تولید | گزارش تجزیه و تحلیل پر کردن، نقشه خط جوش، مکان های تله هوا، نمودار مشارکت دروازه، توزیع فشار، مشخصات دما، پیش بینی Warpage، برآورد نیروی چسب،توصیه پنجره پردازش |
| بهینه سازی دروازه | محل، تعداد، نوع (حاشیه، زیر، پین، شیر، نوک داغ) و بهینه سازی اندازه |
| تعادل دونده | تعادل طبیعی و رئولوژیکی برای چند حفره؛ بهینه سازی انبوه گرما |
| یکپارچه سازی طراحی | نتایج به طور مستقیم در طراحی قالب در UG / NX و SolidWorks ادغام شده است |
- توسعه محصولات جدید:تایید قابلیت قالب بندی طرح های جدید قطعات قبل از تعهد به سرمایه گذاری ابزار. شناسایی و حل محل دروازه، ضخامت دیوار،و مسائل زاویه طرح در طول مرحله طراحی زمانی که تغییرات ارزان هستند.
- قطعات هندسی پیچیده:اجزای دارای دیواره های نازک، مسیرهای جریان طولانی، چندین دروازه یا هندسه های پیچیده که رفتار پر کردن را دشوار است از تجربه تنها پیش بینی کنید.

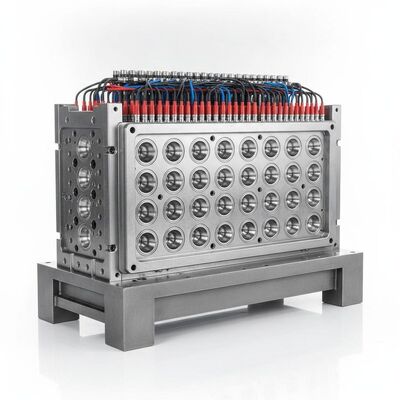

- قالب های بسیار گداخته شده:16-96 پیکربندی حفره که در آن پر کردن نامتعادل بین حفره ها می تواند منجر به کیفیت قطعات ناسازگار، الزامات بیش از حد نیروی کلیمپ و فرسایش زودرس قالب شود.
- قطعات دقیق و نوری:قطعات با تحمل های تنگ در ورودی که پیش بینی انقباض دیفرانسیل و جبران ورودی معکوس برای دستیابی به مشخصات ابعاد ضروری است.
- اعتبارسنجی تغییرات مواد:هنگام تغییر از یک نوع مواد به نوع دیگر، تجزیه و تحلیل جریان قالب پیش بینی می کند که چگونه مواد جدید در قالب موجود رفتار می کنند و هر گونه فرآیند یا تنظیمات طراحی مورد نیاز را شناسایی می کنند.
نمونه موفق صنعت:یک شرکت دستگاه پزشکی آمریکای شمالی در حال تجربه 12 درصد نرخ خرد کردن در یک دستگیره ابزار جراحی PEEK به دلیل علائم سینک در انتقال ضخیم به نازک و warpage بیش از ± 0.15mm مشخصات.تجزیه و تحلیل جریان قالب ما پروفایل فشار بسته بندی ناکافی و خنک سازی نامنظم را به عنوان علل اصلی شناسایی کرد. ما پارامترهای پردازش بهینه شده را توصیه کردیم (دگرگونی بالاتر قالب، کاهش فشار آب و آب)پروفایل بسته بندی تجدید نظر شده) و تغییرات مدار خنک کننده (بافل های اضافه شده در بخش های ضخیم)مشتری توصیه های ما را اجرا کرد و نرخ زباله را به 0.8 درصد کاهش داد و به صرفه جویی سالانه 175 هزار دلار در یک عدد قطعه واحد دست یافت.
چرخه تولید
- بررسی مهندسی و DFM:۲ تا ۵ روز کاری ️ تجزیه و تحلیل طراحی، شبیه سازی و گزارش امکان پذیر
- طراحی قالب و تأیید:3-7 روز کاری طراحی کامل قالب 3D برای امضای مشتری
- تولید قالب:15 تا 30 روز کاری ️ ماشینکاری دقیق، EDM، درمان حرارتی، مونتاژ
- آزمایش قالب و نمونه:۲-۳ روز کاری ۰ نمونه های T0 با گزارش بازرسی ابعاد
- تولید و کنترل کیفیت:۷ تا ۱۵ روز کاری تولید کامل با SPC و بازرسی در خط
- بسته بندی و حمل:۲ تا ۵ روز کاری بسته بندی صادراتی حرفه ای با مدارک
| پارامتر | جزئیات |
|---|---|
| حداقل مقدار سفارش | 500-5000 قطعه بسته به اندازه و پیچیدگی قطعات |
| زمان تولید قالب | 15 تا 30 روز کاری |
| زمان نمونه گیری | 3-5 روز با قالب های موجود؛ 5-15 روز با ابزار جدید |
| زمان تولید | ۷ تا ۱۵ روز کاری پس از تایید نمونه |
| شرایط پرداخت | T/T 30% سپرده، 70% قبل از حمل؛ L/C در نظر در دسترس |
| روش های حمل و نقل | حمل و نقل دریایی (15-40 روز) ، حمل و نقل هوایی (3-7 روز) ، حمل و نقل اکسپرس (3-5 روز) |
| بسته بندی | کیسه های پی ای سفارشی + کارتن های صادراتی + پالت های فومیگ |
س: در چه مرحله ای از توسعه محصول باید تجزیه و تحلیل جریان قالب انجام شود؟
A: به طور ایده آل، تجزیه و تحلیل جریان قالب باید در طول مرحله طراحی محصول (قبل از شروع طراحی قالب) انجام شود تا ضخامت دیوار، زاویه های کششی و قابلیت قالب بندی کلی را تأیید کند.تجزیه و تحلیل دوم در طول طراحی قالب بهینه سازی محل دروازهما توصیه می کنیم تحلیل در اسرع وقت ممکن است هزینه تغییرات طراحی به طور نمایی افزایش می یابد همانطور که به سمت تولید پیشرفت می کنید.
س: نتایج شبیه سازی جریان قالب در مقایسه با قالب واقعی چقدر دقیق است؟
A: با داده های مواد به درستی مشخص شده و مدل های شبکه با کیفیت بالا، پیش بینی الگوی پر کردن به طور معمول 90 تا 95٪ دقیق است. پیش بینی فشار به طور کلی در حدود 10 تا 15٪ از مقادیر واقعی است.پیش بینی های warpage دارای بالاترین تنوع (معمولا ± 20٪) هستند زیرا آنها به ویژگی دقیق مواد و شرایط پردازش بستگی دارندما پیش بینی ها را بر اساس نتایج آزمایش تایید می کنیم و به طور مداوم روش شبیه سازی خود را بهبود می بخشیم.
س: آیا می توانید تجزیه و تحلیل جریان قالب را بر روی قطعات طراحی شده توسط یک شرکت دیگر انجام دهید؟
A: بله، ما تجزیه و تحلیل جریان قالب را به عنوان یک سرویس مستقل بدون توجه به اینکه چه کسی قسمت را طراحی کرده یا قالب را می سازد، ارائه می دهیم.به سادگی ارائه مدل 3D CAD خود را (STP فرمت ترجیح داده می شود) همراه با مشخصات موادما گزارش کامل تجزیه و تحلیل را برای استفاده شما ارائه می دهیم.
س: آیا تجزیه و تحلیل جریان قالب در خدمات تولید قالب شما گنجانده شده است؟
A: بله، تجزیه و تحلیل جریان قالب به عنوان یک محصول استاندارد برای تمام پروژه های قالب جدید گنجانده شده است. برای قالب های پیچیده (بیش از حفره، گرم، دقیق یا قطعات بزرگ)تجزیه و تحلیل کامل پر کردن + بسته بندی + خنک کردن + وارپ انجام می شود.برای قالب های ساده تر، تجزیه و تحلیل گیت و پر کردن متمرکز ارائه شده است. گزارش تجزیه و تحلیل بخشی از بسته مستندات DFM شما است.
